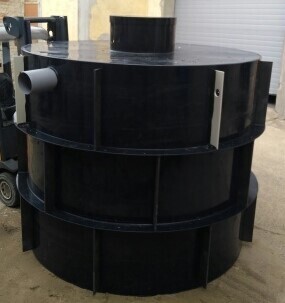

Nádrže podzemní kruhové samonosné
Použití - Nádrže na vodu slouží k jímání a skladování pitné či užitkové vody.
Funkce - Akumulace vody
Konstrukční řešení - Nadzemní i podzemní skladovací nádrže jsou vyráběny ze svařovaných PP desek z extrudovaného polypropylenu. Plášť je po obvodu osazen plastovými výztuhami, které zajišťují pevnost a samonosnost nádrže. Počet a síla výztuh je určena vždy individuálně dle statického výpočtu, na základě rozměrů a tvaru (válcová / hranatá) nádrže a s ohledem na tloušťku použitého materiálu a na částečné obetonování nádrže. Skladovací nádrže mohou být dle přání zákazníka opatřeny otvory pro napojení potrubí, průchodkami a prostupy, vstupními šachtami, poklopy, přepážkami, žebříky, typizovanými stupadly, madly, držáky apod.
SAMONOSNÉ PROVEDENÍ = NENÍ vhodné do míst s výskytem spodní vody nebo statického zatížení (chodník, vozovka, zadlážděná plocha apod.)
V případě výskytu spodní vody nebo osazení do míst s vysokým obsahem jílu doporučujeme zvolit nádrž se systémem ZTRACENÉHO BEDNĚNÍ nebo nádrž v DVOUPLÁŠŤOVÉM PROVEDENÍ, která je do těchto podmínek přímo určena!
|
Objem nádrže |
Průměr (mm) |
Výška (mm) |
Komínek (mm) |
Provedení |
Váha (kg) |
|
NPK 2m3 |
1400 |
1500 |
300 |
samonosné |
61 |
|
NPK 3m3 |
1600 |
1500 |
300 |
samonosné |
78 |
|
NPK 4m3 |
1900 |
1500 |
300 |
samonosné |
98 |
|
NPK 5m3 |
1900 |
1800 |
300 |
samonosné |
110 |
|
NPK 6m3 |
2100 |
1800 |
300 |
samonosné |
120 |
Pozn.: Samonosné provedení nádrží realizujeme pouze do 6m3, nádrže většího objemu pouze se ztraceným bedněním!
|
Výrobce: |
Vodoměrné šachty s.r.o. |
|
Technický výkres: |
Soubor PDF ke stažení ZDE |
|
Informační leták: |
Soubor PDF ke stažení ZDE |
