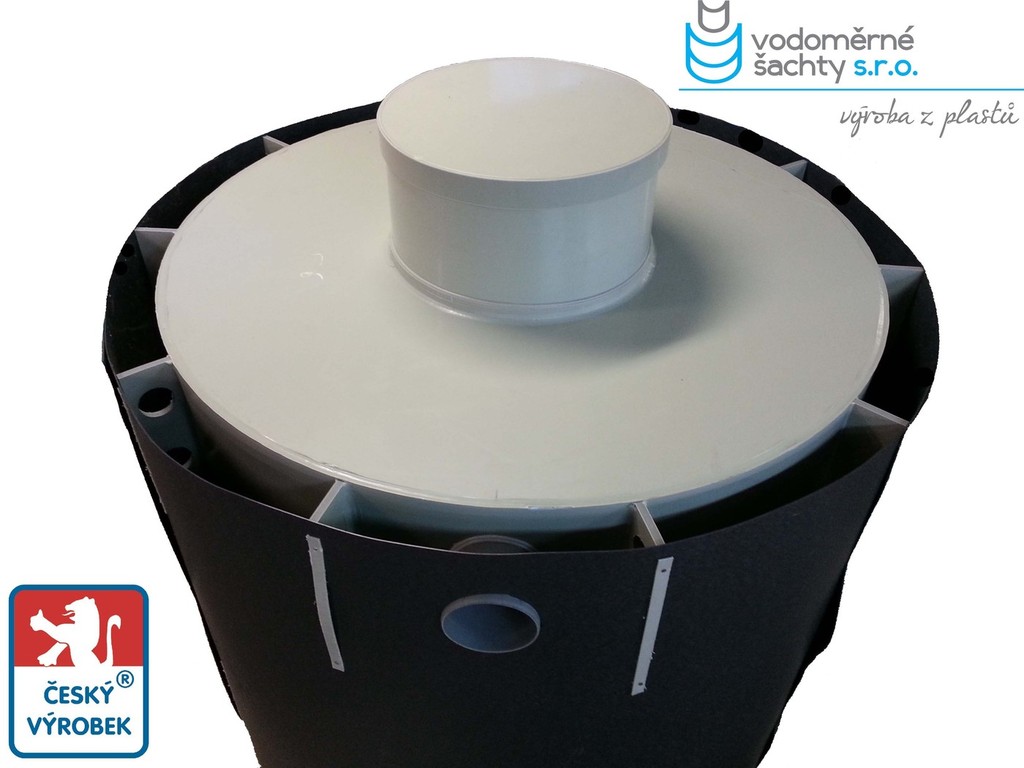

Nádrže podzemní kruhové ztracené bednění
Použití - Nádrže na vodu slouží k jímání a skladování pitné či užitkové vody.
Funkce - Akumulace vody
Konstrukční řešení - Nadzemní i podzemní skladovací nádrže jsou vyráběny ze svařovaných PP desek z extrudovaného polypropylenu. Plášť je po obvodu osazen plastovými výztuhami, které zajišťují pevnost nádrže. Počet a síla výztuh je určena vždy individuálně dle statického výpočtu, na základě rozměrů a tvaru (válcová / hranatá) nádrže a s ohledem na tloušťku použitého materiálu a na částečné obetonování nádrže. Skladovací nádrže mohou být dle přání zákazníka opatřeny otvory pro napojení potrubí, průchodkami a prostupy, vstupními šachtami, poklopy, přepážkami, žebříky, typizovanými stupadly, madly, držáky apod.
Ztracené bednění - systém, kdy mezi jímkou/septikem a silnostěnou folií, která je obtočená kolem celé šachty, vzniká prostor cca 15cm k vylití betonem. Výhodou ztraceného bednění je velmi nízká spotřeba betonu a při dodržení technologického postupu 100% vyztužení samotné jímky/septiku v zemi (oproti běžně vyráběným samonosným septikům a jímkám).
|
Objem nádrže |
Průměr (mm) |
Výška (mm) |
Komínek (mm) |
Provedení |
Váha (kg) |
|
NPK 2m3 |
1400 |
1500 |
300 |
ztracené bednění |
61 |
|
NPK 3m3 |
1600 |
1500 |
300 |
ztracené bednění |
78 |
|
NPK 4m3 |
1900 |
1500 |
300 |
ztracené bednění |
98 |
|
NPK 5m3 |
1900 |
1800 |
300 |
ztracené bednění |
110 |
|
NPK 6m3 |
2100 |
1800 |
300 |
ztracené bednění |
120 |
|
NPK 8m3 |
2300 |
2000 |
300 |
ztracené bednění |
225 |
|
NPK 9m3 |
2300 |
2200 |
300 |
ztracené bednění |
253 |
|
NPK 10m3 |
2300 |
2500 |
300 |
ztracené bednění |
284 |
|
NPK 12m3 |
2300 |
3000 |
300 |
ztracené bednění |
301 |
|
NPK 14m3 |
2500 |
2900 |
300 |
ztracené bednění |
334 |
|
NPK 15m3 |
2500 |
3100 |
300 |
ztracené bednění |
350 |
Pozn.: Vstupy do nádrže jsem schopni umístit přesně dle přání zákazníka!
|
Výrobce: |
Vodoměrné šachty s.r.o. |
|
Technický výkres: |
Soubor PDF ke stažení ZDE |
|
Informační leták: |
Soubor PDF ke stažení ZDE |
